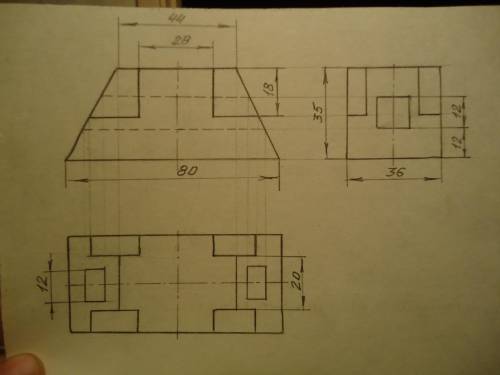

ответ: Построение комплексного чертежа из 3-х проекций и изометрию детали см. на фото.
Объяснение:
На главном виде чертежа есть размеры по высоте 24 и 12, я заменила их на 12 и 12, расположив их на виде слева. Штриховая линия на заданном чертеже имеет очень длинные штрихи. Выполняйте их не более 5-6 мм.
При построении изометрии постройте сначала деталь без боковых вырезов и найдите на оси Z высоту 24 мм и 12 мм. С этих точек вы сможете найти нижнюю и верхнюю линию на наклонных поверхностях детали. Тогда легко построить от середины этих линий контур сквозного прямоугольного отверстия. После этого останется построить боковые выемки. Желаю удачи.
