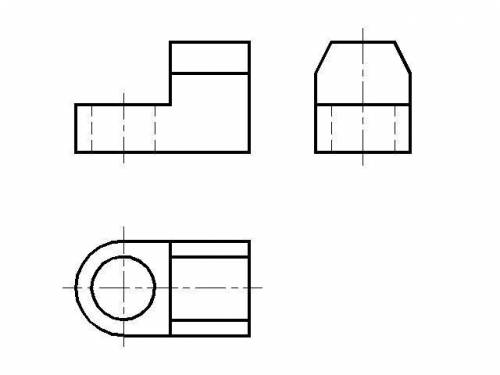

Итоговая контрольная работа. По двум заданным видам построить чертеж детали с необходимыми сечениями и разрезами.

Объяснение:

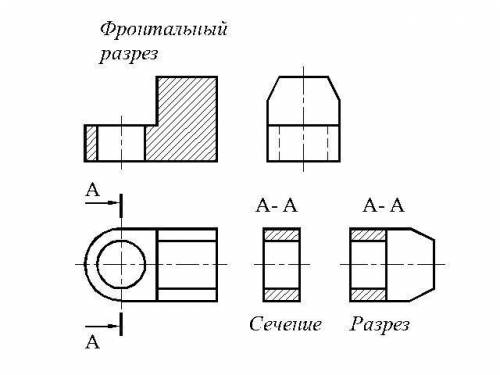

На первом чертеже главный вид заменила фронтальным разрезом.

А-А  - сделала и сечение и разрез - на выбор.

Надписи наносить не нужно (они сделаны для Вас)

Второй чертеж - главный вид (спереди) выполнен без разреза.
