Другие предметы: Соответствует ли расположение видов на сборочных чертежах правилам расположения видов на чертеже детали?

димка184 · Answer

ответ:борочные чертежи обычно содержат разрезы и сечения. Это выявить устройство изделия.

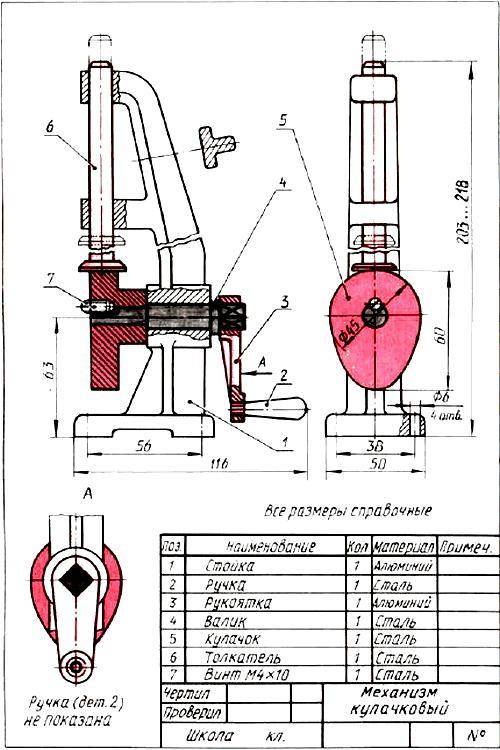

На рисунке 232 в разрезе показан кулачок (дет. 5).

Местные разрезы выявляют соединения толкателя (дет. 6) со стойкой (дет. 1), рукоятки (дет. 3) с ручкой (дет. 2) и валиком (дет. 4), а также валика с кулачком. Вынесенное сечение поясняет форму стойки, имеющей ребро жесткости

Объяснение:

Соответствует ли расположение видов на сборочных чертежах правилам расположения видов на чертеже дет
