Соединение половины вида и половины разреза выполнено на виде спереди и на виде слева.
При таком изображении на половине вида убирают все невидимые контуры, выполненные штриховыми линиями, а остаются только видимые.
На половине разреза некоторые видимые контуры убирают, а все невидимые контуры становятся видимыми, поэтому штриховые линии надо заменить на сплошные основные линии и дать штриховку тех зон, где произошло касание с секущей плоскостью.

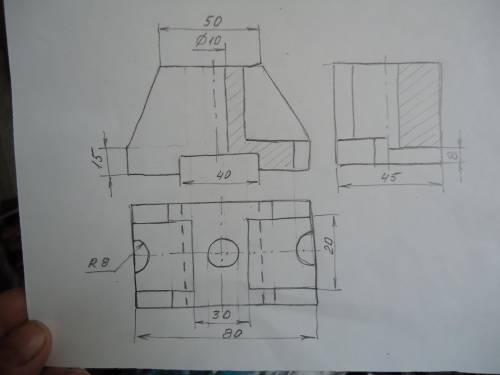

ответ: Необходимое построение посмотрите на фото.
Объяснение:
Соединение половины вида и половины разреза выполнено на виде спереди и на виде слева.
При таком изображении на половине вида убирают все невидимые контуры, выполненные штриховыми линиями, а остаются только видимые.
На половине разреза некоторые видимые контуры убирают, а все невидимые контуры становятся видимыми, поэтому штриховые линии надо заменить на сплошные основные линии и дать штриховку тех зон, где произошло касание с секущей плоскостью.
