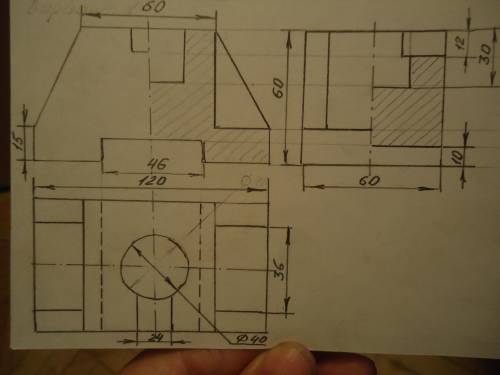

ответ: Чертёж для детали варианта №2 смотрите на фото.
Объяснение:
На фронтальной проекции выполнено соединение половины вида и половины фронтального разреза. На виде слева выполнено соединение половины вида и половины профильного разреза.
Т.к. секущие плоскости проходят по осям симметрии, разделительной линией между половиной вида и половиной разреза будет штрих-пунктирная линия, и обозначать эти разрезы дополнительно не надо.
Размеры внутренних контуров надо показывать на разрезах, а внешние размеры надо показывать от видимых контуров чертежа.
Чтобы построить на виде слева верхнюю выемку, врезающуюся в цилиндрическое отверстие, замерьте на виде сверху расстояние от горизонтальной оси симметрии до начала этой выемки. Оно будет меньше радиуса цилиндрического отверстия.
