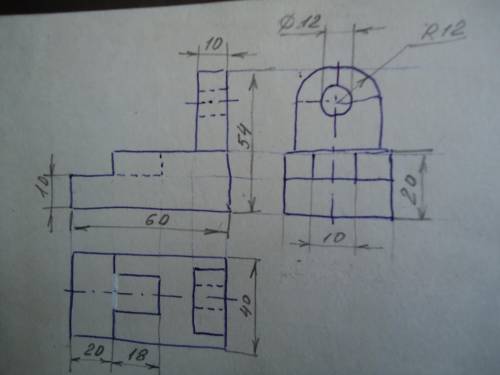

ответ: Чертёж от руки из трёх проекций см. на фото.
Объяснение:
Можно было бы выполнить два вида ( вид спереди и вид слева), они являются необходимыми. Но тогда размер паза на основании детали пришлось бы ставить от штриховой линии, что не желательно.
Поэтому необходимыми и достаточными являются три вида.
На аксонометрической проекции нет габаритного размера по высоте, поэтому его пришлось рассчитать и поставить на чертеже.
ответ: Чертёж от руки из трёх проекций см. на фото.
Объяснение:
Можно было бы выполнить два вида ( вид спереди и вид слева), они являются необходимыми. Но тогда размер паза на основании детали пришлось бы ставить от штриховой линии, что не желательно.
Поэтому необходимыми и достаточными являются три вида.
На аксонометрической проекции нет габаритного размера по высоте, поэтому его пришлось рассчитать и поставить на чертеже.
