Объяснение: При построении соединения половины вида и половины разреза на цилиндрических деталях линией разграничения служить ось симметрии. Половина вида всегда расположена сверху, и на ней стирают все невидимые контуры, выполненные штрихпунктирной линией. Половина разреза всегда расположена снизу, и на ней часть видимых контуров приходится стирать, а все невидимые контуры обводить сплошной основной линией. То, что попало в сечение, необходимо штриховать сплошной тонкой линией под углом 45°.
При нанесении размеров учитывается следующее: внутренние размеры показывают, используя разрез, и размерные линии, указывающие диаметр окружностей, имеют стрелку только с одной стороны. Внешние размеры проставляют со стороны вида.

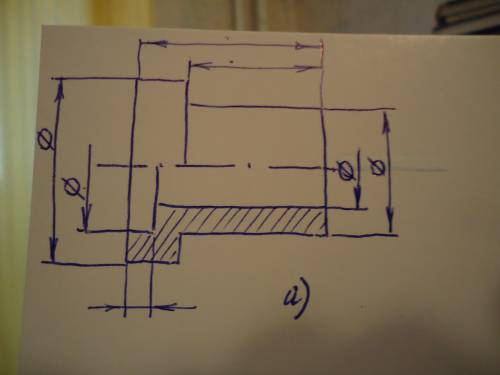

ответ: См. чертёж на фото.
Объяснение: При построении соединения половины вида и половины разреза на цилиндрических деталях линией разграничения служить ось симметрии. Половина вида всегда расположена сверху, и на ней стирают все невидимые контуры, выполненные штрихпунктирной линией. Половина разреза всегда расположена снизу, и на ней часть видимых контуров приходится стирать, а все невидимые контуры обводить сплошной основной линией. То, что попало в сечение, необходимо штриховать сплошной тонкой линией под углом 45°.
При нанесении размеров учитывается следующее: внутренние размеры показывают, используя разрез, и размерные линии, указывающие диаметр окружностей, имеют стрелку только с одной стороны. Внешние размеры проставляют со стороны вида.
Желаю успехов!
