Из-за того, что верхняя фигура -четырёхугольная призма, расположенная на виде сверху к вам ребром, нельзя разрезать её по оси симметрии, т.к. тогда потеряется это внешнее ребро.
Надо выполнять часть вида и часть разреза, разделив их тонкой волнистой линией, чтобы сохранить часть видимого ребра.
На виде сверху надо достроить два невидимых контура окружностей.
Это внутренний цилиндрический вырез и нижнее основание усечённого конуса.
При расстановке размеров размеры окружностей, выполненных штриховой линией на виде сверху, использовать нельзя. Поставьте размеры на виде спереди, но размерные линии будут иметь стрелку только с одной стороны из-за разреза.

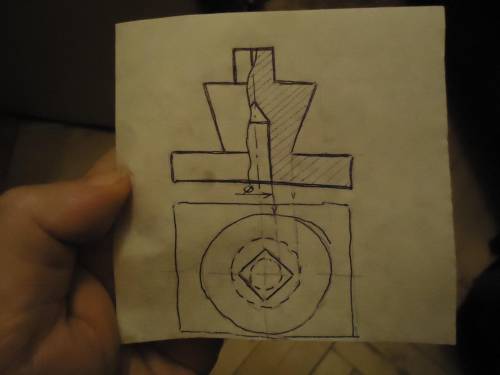

ответ: См. чертёж на фото (сделан от руки).
Объяснение:
Из-за того, что верхняя фигура -четырёхугольная призма, расположенная на виде сверху к вам ребром, нельзя разрезать её по оси симметрии, т.к. тогда потеряется это внешнее ребро.
Надо выполнять часть вида и часть разреза, разделив их тонкой волнистой линией, чтобы сохранить часть видимого ребра.
На виде сверху надо достроить два невидимых контура окружностей.
Это внутренний цилиндрический вырез и нижнее основание усечённого конуса.
При расстановке размеров размеры окружностей, выполненных штриховой линией на виде сверху, использовать нельзя. Поставьте размеры на виде спереди, но размерные линии будут иметь стрелку только с одной стороны из-за разреза.
Желаю удачи.
