Т.к. деталь симметричная, и при выполнении нет линий, которые потеряются, то можно резать по оси симметрии. Разделительной линией между половиной вида и половиной разреза будет служить ось симметрии.
При выполнении половинного разреза на половине вида не изображают невидимые контуры, так что левая часть изображения останется прежней.
Размерные линии для внутренних окружностей будут иметь стрелку только с одной стороны из-за разреза.

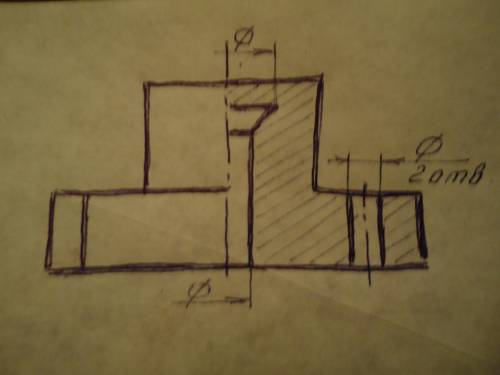

ответ:Вид спереди см. на фото.
Объяснение:
Т.к. деталь симметричная, и при выполнении нет линий, которые потеряются, то можно резать по оси симметрии. Разделительной линией между половиной вида и половиной разреза будет служить ось симметрии.
При выполнении половинного разреза на половине вида не изображают невидимые контуры, так что левая часть изображения останется прежней.
Размерные линии для внутренних окружностей будут иметь стрелку только с одной стороны из-за разреза.
