1) Деталь имеет две плоскости симметрии. Размеры необходимо расставить, используя все три проекции.
2) Есть неясность с изображением бокового отверстия.
Если оно не сквозное, то не понятно ,на какую глубину оно выполнено. Если же оно сквозное, то изображение выполнено с ошибкой.
Я предположила, что изображение верное, тогда это отверстие расположено только в левой части детали. Хорошо бы проконсультироваться с учителем, который дал это задание.

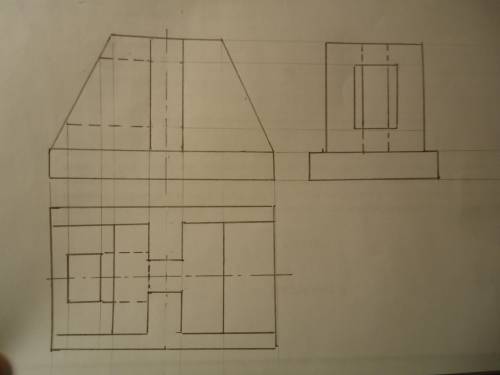

ответ: №18 задания 1 и 2 см. на фото
Объяснение:
1) Деталь имеет две плоскости симметрии. Размеры необходимо расставить, используя все три проекции.
2) Есть неясность с изображением бокового отверстия.
Если оно не сквозное, то не понятно ,на какую глубину оно выполнено. Если же оно сквозное, то изображение выполнено с ошибкой.
Я предположила, что изображение верное, тогда это отверстие расположено только в левой части детали. Хорошо бы проконсультироваться с учителем, который дал это задание.
