Черчение 1. ответить на вопросы 1,2,3,4. 2. по наглядному изображению(рисунок 1) выполните чертежи тел, составляющих форму предмета. 3. по чертежу( рисунок 2) выполните технические рисунки тел, составляющих форму предмета.
.1) Чтение чертежа и анализ геометрических элементов детали.
2) рис.1 : усечённый конус, куб, цилиндр .
рис.2: параллелепипед, цилиндр, усеченный конус .
3)Указанный знак обозначает диаметр окружности.
4) Параллелепипед: длина=75 мм,ширина=40 мм, высота=10 мм.
Цилиндр: диаметр=40 мм, высота=70 мм.
Усечённый конус: диаметр нижнего основания=30 мм,
диаметр верхнего основания = 20 мм, высота=80 мм.
Технический рисунок выполняется от руки , но по законам черчения.
Оси располагают, как для изометрической проекции или фронтальной диметрии и выполняют чертёж с размерами на глаз , соответствующими заданным размерам.
Штриховые линии не проводят. Я оставила их, чтобы было понятно, как чертила. Кроме этого на техническом рисунке необходимо нанести штриховку затемнённых зон, предполагая, что свет падает сверху из-за левого плеча.
Объяснение:
.1) Чтение чертежа и анализ геометрических элементов детали.
2) рис.1 : усечённый конус, куб, цилиндр .
рис.2: параллелепипед, цилиндр, усеченный конус .
3)Указанный знак обозначает диаметр окружности.
4) Параллелепипед: длина=75 мм,ширина=40 мм, высота=10 мм.
Цилиндр: диаметр=40 мм, высота=70 мм.
Усечённый конус: диаметр нижнего основания=30 мм,
диаметр верхнего основания = 20 мм, высота=80 мм.
Технический рисунок выполняется от руки , но по законам черчения.
Оси располагают, как для изометрической проекции или фронтальной диметрии и выполняют чертёж с размерами на глаз , соответствующими заданным размерам.
Штриховые линии не проводят. Я оставила их, чтобы было понятно, как чертила. Кроме этого на техническом рисунке необходимо нанести штриховку затемнённых зон, предполагая, что свет падает сверху из-за левого плеча.

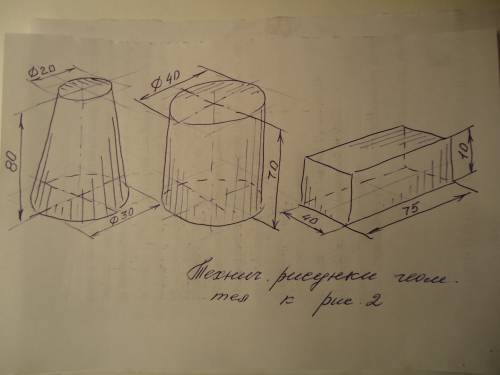

Технические рисунки смотрите на фото.
