Объяснение:

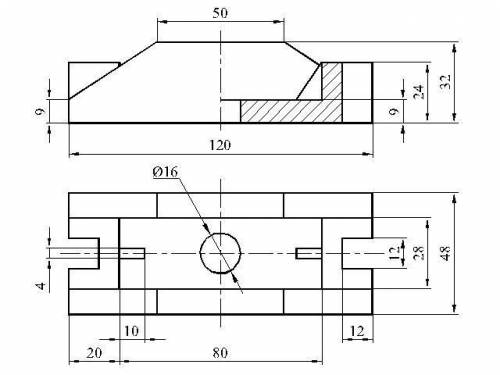

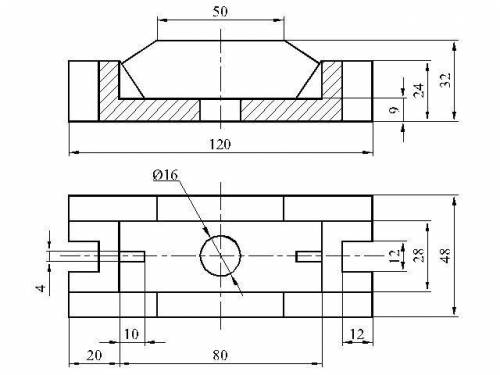

На первом чертеже сделала полностью фронтальный разрез, но это не совсем верно, а вот на втором чертеже главный вид заменила 1/2 вида + 1/2 фронтального разреза - видно исполнение детали и снаружи и внутри.
Объяснение:
На первом чертеже сделала полностью фронтальный разрез, но это не совсем верно, а вот на втором чертеже главный вид заменила 1/2 вида + 1/2 фронтального разреза - видно исполнение детали и снаружи и внутри.
