Доброго времени суток ; ) люди добрые, есть тут те, кто понимает в инженерной графике? ) нужна ваша .
вот у меня есть (1 картинка), по двум построить 3-й и сделать 3д детальку. всё бы ничего, но только не понимаю какие размеры на 3д картинке. не могли бы ли вы поставить размеры на 3д детали( рядышком,чтобы я смогла начертить? ) . заранее большое )
Объяснение:

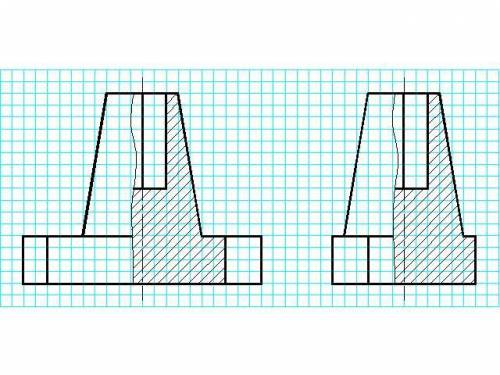

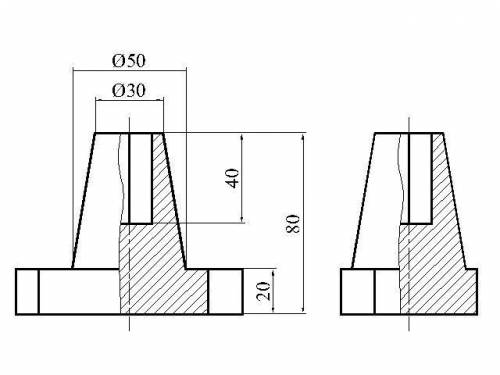

Вид спереди заменила на 1/2 главного вида + 1/2 фронтального разреза
Начертила 1/2 вида слева + 1/2 профильного разреза

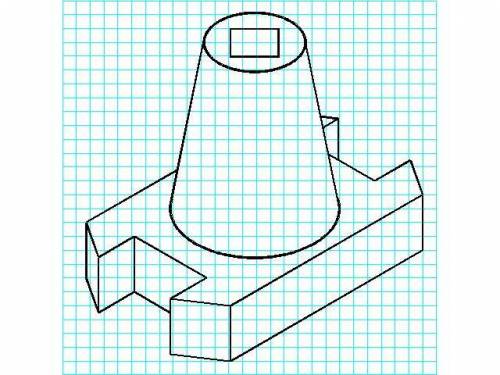

Изометрию начертила на тетрадном листе (размер клетки 5 х 5 мм²), т.к. проставить все размеры просто невозможно.

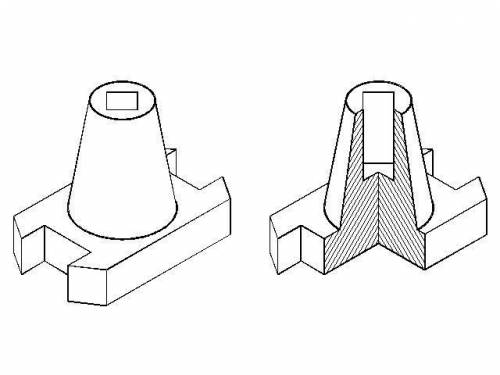

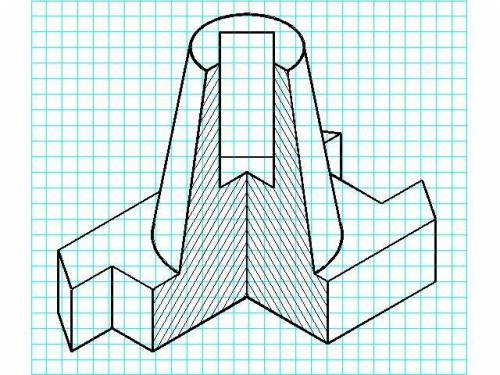

И начертила изометрию с вырезом 1/4 детали.
Удачи Вам!
